1. Канвеерная сістэма
Гэтая сістэма транспартуе нарыхтоўкі з зоны загрузкі ў зону распылення і дастаўляе гатовыя нарыхтоўкі ў зоны отвержденія і разгрузкі. У сістэме транспарціроўкі звычайна выкарыстоўваюцца ланцуговыя канвееры або ролікавыя канвееры для забеспячэння плаўнага руху нарыхтовак на працягу ўсяго працэсу распылення.

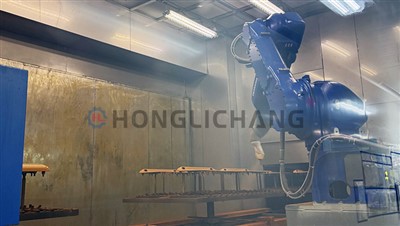

2. Сістэма распылення
Гэтая сістэма ўключае ў сябе пісталеты-распыляльнікі, робат-распыляльнік і сістэму падачы фарбы. Сістэма распылення праграмуецца і кантралюе раўнамернае распыленне паверхні нарыхтоўкі. Робат-распыляльнік можна гнутка рэгуляваць у залежнасці ад формы і памеру нарыхтоўкі, паляпшаючы эфектыўнасць і якасць распылення.

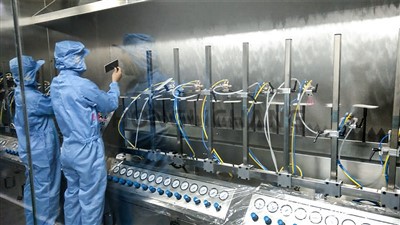

3. Сістэма УФ-отвержденія
Гэтая сістэма складаецца з некалькіх ультрафіялетавых лямпаў, якія звычайна ўсталёўваюцца ў зоне отвержденія. Сістэма УФ-отвержденія забяспечвае хуткае отвержденія пакрыцця, значна скарачаючы вытворчы цыкл. Даўжыню хвалі і магутнасць УФ-лямпаў можна рэгуляваць у адпаведнасці з рознымі тыпамі фарбы і патрабаваннямі працэсу.
4. Сістэма ачысткі выхлапных газаў
Выхлапныя газы і лятучыя арганічныя злучэнні (ЛОС), якія ўтвараюцца ў працэсе распылення, павінны быць ачышчаны сістэмай ачысткі выхлапных газаў, каб гарантаваць, што выкіды адпавядаюць экалагічным стандартам. Звычайнае абсталяванне для ачысткі выхлапных газаў уключае ў сябе прылады адсорбцыі з актываваным вуглём і прылады каталітычнага спальвання.
5. Сістэма кіравання
Гэта ўключае ў сябе PLC (праграмуемы лагічны кантролер), сэнсарны экран і розныя датчыкі. Сістэма кіравання аўтаматызуе ўсю лакафарбавую лінію, каардынуючы працу кожнай стадыі, уключаючы транспарціроўку дэталяў, распыленне, отвержденія і ачыстку выхлапных газаў.
